製品紹介

ダクト製造について

空調ダクトとは、建物の空気調整・換気・排煙のために必要な気体を通す管のことで、亜鉛鉄板をプラズマ切断機で様々な形に切り、組み立てていくという完全オーダーメイド製品です。
空調ダクトの板の厚さは、0.5㎜、0.6㎜、0.8㎜、1.0㎜、1.2㎜が使用され、ダクトの大きさや使用目的、ダクトにかかる空気圧力の度合いにより、板の素材や厚さを変えて製造していきます。

各種ダクト製品

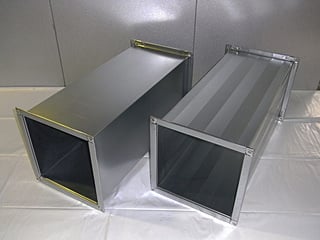

1.角ダクト

   左=従来共板ダクト
   右=薄板Zリブダクト

 素材は、共にゼロスパングル
 (レギュラースパングル製も
     あります)

 材質は、亜鉛鍍鉄板、ステン
   レス、ガルバリウムスーパー
   ダイマ、塩ビライニングと多
   種製作しております

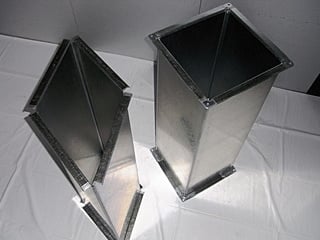

2.畳めるダクト=スピンハゼ
     ダクト

 高層階、ピット内、天井内、
   足場上等、搬入条件の悪い場
   所へ畳んで納入

 スピンハゼ部には、シリコン
   ガスケットが入っているの
   で、リークも最少

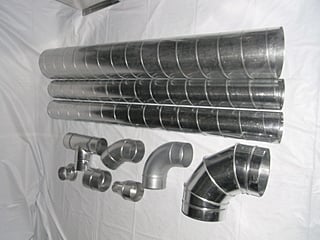

3.各種スパイラルダクト

 材質も、亜鉛鍍鉄板、ステン
   レス、ガルバリウム、塩ビラ
   イニングと多種取り揃えてお
   ります

次世代ダクト製品〜YSD (yabsa super duct system)

1.薄板工法の弱点である共板
    FG部の強度UPを実現
 (特許取得済)

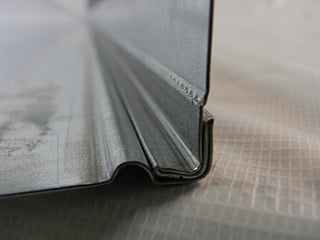

2.三重折成型

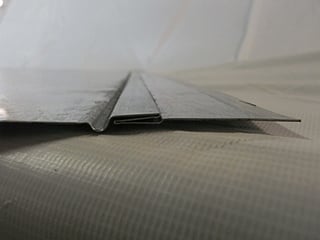

3.三重折共板成型

ダクト用主要材料

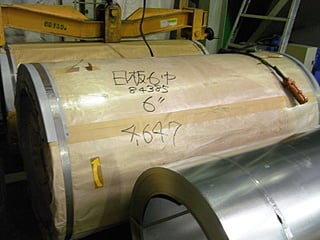

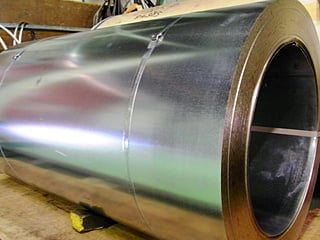

亜鉛鍍鉄板
   ・レギュラースパングル
     (クロメート)
    6巾 5トンコイル

    新日鉄住金
                0.5t〜0.8t
    JFE鋼板
                0.8t〜1.2t
亜鉛鍍鉄板
   ・ゼロスパングル
   (クロメート、クロム
        フリー)
     4巾 2トンコイル

    神戸製鋼
                0.5t〜1.0t
    日鉄住金鋼板
    JFE鋼板
    淀川製鋼所
    日新製鋼

 他、国内・海外メーカー有り

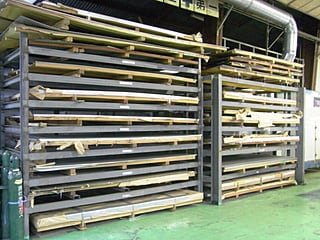

各種 切り板
   ・ガルバリウム鋼板
   ・スーパーダイマ
   ・ステンレス鋼板
     (SUS304)
   ・塩ビライニング鋼板

技能検定試験

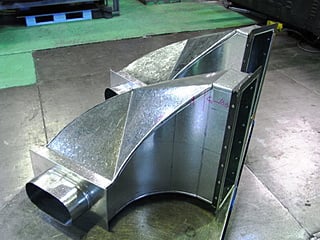

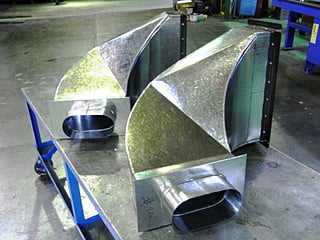

1級建築板金技能士の作品
別角度より

工場内設備での実験ダクト

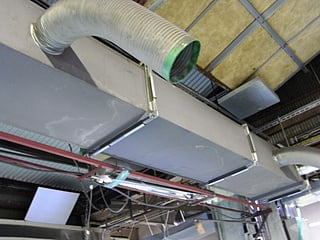

プラズマ切断機の排気システムでのZリブダクト

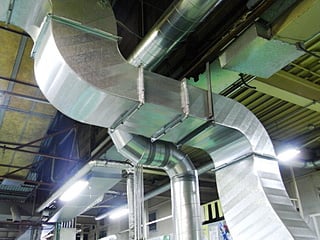

工場内空調設備での植毛ダクト
